Kabel im Außenbereich: Sicherheit & Normen
Elektrische Leitungen im Außenbereich müssen besonderen Belastungen standhalten. Regen, Frost, Hitze und UV-Strahlung wirken dauerhaft auf das Material ein und verändern seine Struktur über die Jahre. Gleichzeitig steigen die Anforderungen an Sicherheit und Zuverlässigkeit, da Strom im Freien immer mit erhöhter Gefahr verbunden bleibt. Normen und technische Vorgaben definieren deshalb genau, welche Kabel, Schutzmaßnahmen und Installationsmethoden zulässig sind.
Während Innenkabel meist vor Umwelteinflüssen geschützt liegen, müssen Außenkabel Feuchtigkeit, mechanischem Druck und chemischen Reaktionen widerstehen. Sie benötigen spezielle Ummantelungen und werden nach festgelegten Prüfstandards gefertigt. Die richtige Auswahl und Verlegung entscheidet darüber, wie lange eine Installation stabil bleibt und ob sie sicher betrieben werden kann.
Beanspruchungen im Außenbereich
Kabel im Außenbereich sind dauerhaft einer Vielzahl von Einflüssen ausgesetzt. Feuchtigkeit dringt über kleinste Risse oder Übergänge ein, während UV-Strahlung Kunststoffe spröde werden lässt. Temperaturunterschiede zwischen Sommerhitze und Frost führen zu Ausdehnung und Materialermüdung. Auch mechanische Kräfte wie Druck durch Erde, Steine oder Fahrzeuge wirken kontinuierlich auf die Leitung ein. Hinzu kommen unberechenbare Belastungen – wachsende Wurzeln, Nagetiere oder chemische Rückstände im Boden greifen die Isolierung an.
Deshalb schützen Mantelmaterialien und Ummantelungen die Leiter vor äußeren Einwirkungen. Kunststoffe wie PVC, Gummi oder Polyethylen bieten je nach Aufbau Widerstand gegen Feuchtigkeit, UV-Strahlung und Temperaturwechsel. Die Isolationsklasse legt fest, wie stark ein Kabel elektrischen und thermischen Belastungen standhält. In Bereichen mit erhöhter Gefahr, etwa bei Erdverlegung, kommen zusätzlich Kabelschutzrohre oder Leerrohre zum Einsatz. Sie verhindern direkte Reibung, erleichtern Reparaturen und schützen vor Druck oder scharfen Kanten.
Normen und Vorschriften für Außenkabel
Normen und Vorschriften bilden das Fundament jeder sicheren Außeninstallation. Die VDE- und DIN-Regelwerke, etwa VDE 0100, VDE 0298 oder DIN EN 61386, definieren, wie elektrische Leitungen im Freien zu planen und auszuführen sind. Sie legen fest, welche Materialien, Schutzarten und Querschnitte unter bestimmten Bedingungen zulässig sind. Der IP-Code beschreibt dabei den Schutzgrad gegen Staub und Feuchtigkeit, während Brandschutzbestimmungen den Einsatz in Gebäudenähe oder bei brennbaren Untergründen regeln. Prüfklassen stellen sicher, dass Kabel und Zubehör mechanische Belastungen, Temperaturwechsel und chemische Einflüsse langfristig aushalten.
Für die Leitungsführung gelten ebenfalls verbindliche Vorgaben. Bei Erdverlegung müssen Kabel in einer bestimmten Tiefe liegen – meist zwischen 60 und 80 Zentimetern – und durch Sandbett oder Schutzrohr vor Druck geschützt sein. Freiluftverlegungen verlangen dagegen UV-beständige Materialien und feste Befestigungspunkte, die Temperaturschwankungen ausgleichen. Kreuzungen mit anderen Versorgungsleitungen, etwa Wasser oder Gas, erfordern Mindestabstände, um Gefährdungen zu vermeiden. In beengten Bereichen wie Zufahrten oder Fundamenten kommen häufig Kunststoff- oder Metallrohre zum Einsatz, die zusätzlichen Schutz bieten.

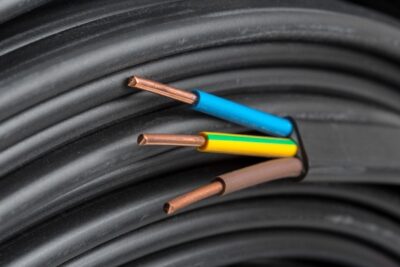

Kabeltypen in der Übersicht
Neben der Bauform bestimmt das Mantelmaterial maßgeblich die Widerstandsfähigkeit des Kabels. UV-stabile Kunststoffe verhindern das spröde Werden durch Sonneneinstrahlung, während halogenfreie Isolierungen das Brandrisiko und die Rauchentwicklung verringern. Gegen chemische Einflüsse wie Düngemittel, Öle oder Feuchtigkeit schützen spezielle Mischungen aus Polyethylen oder Elastomeren. Die Lebensdauer hängt stark von der Alterungsbeständigkeit dieser Materialien ab, die sich über Jahre im Boden oder an der Fassade bewähren müssen. Hochwertige Kabel behalten auch bei Frost ihre Elastizität und lassen sich einfacher verlegen.
Praktische Tipps zur Installation
Eine fachgerechte Installation beginnt lange vor dem Einziehen des Kabels. Der Verlauf der Trasse wird geplant, um Kreuzungen mit anderen Leitungen oder Fundamenten zu vermeiden. Der Graben sollte gleichmäßig verlaufen und eine Sandbettung erhalten, die Druckstellen oder Beschädigungen am Mantel verhindert. Über dem Kabel schützt eine Warnfolie vor versehentlichem Anbaggern. Ebenso wichtig bleibt die richtige Dimensionierung, damit Leitung und Querschnitt zur geplanten Belastung passen. Zugentlastungen verhindern ein Herausziehen des Kabels, während enge Biegungen und punktueller Druck die Lebensdauer stark verkürzen können.
Besondere Aufmerksamkeit verdienen Übergänge zwischen Innen- und Außenbereich. Mauerdurchführungen müssen abgedichtet sein, um Feuchtigkeit und Temperaturschwankungen auszugleichen. Auch bei Steckdosen im Freien schützen geeignete Gehäuse mit hoher IP-Klasse vor Wasser und Staub. Regelmäßige Sichtprüfungen helfen, Beschädigungen früh zu erkennen – etwa durch Frost oder Wurzelbewegungen. Wer in größeren Abständen Funktionsprüfungen durchführt, stellt sicher, dass Isolationswiderstände und Erdverbindungen stabil bleiben.
Wie sieht es mit der Sicherheit aus?
Elektrische Installationen im Freien bergen immer ein gewisses Risiko. Feuchtigkeit und Beschädigungen können zu Kurzschlüssen oder Stromschlägen führen, wenn Leitungen nicht ausreichend geschützt sind. Auch Überhitzung durch zu hohe Belastung oder fehlerhafte Verbindungen bleibt ein häufiger Auslöser für Störungen. Daher sichern Fehlerstromschutzschalter, Erdungen und Schutzleiter die Anlage zusätzlich ab. Sie unterbrechen den Stromfluss bei Fehlströmen und verhindern so schwere Unfälle.
Wer Installationen durchführt oder beauftragt, trägt Verantwortung für deren Sicherheit. Fehlt die Normkonformität, können im Schadensfall hohe Haftungsansprüche entstehen – sowohl gegenüber Versicherungen als auch gegenüber Dritten. Besonders bei gemeinschaftlich genutzten Außenanlagen müssen Zuständigkeiten klar geregelt sein. Eine lückenlose Dokumentation, etwa durch Prüfprotokolle und Fotos der Verlegung, schafft Nachvollziehbarkeit und rechtliche Absicherung. Auch Fremdfirmen sollten ihre Arbeiten nachweislich nach VDE-Vorgaben ausführen.
